螺旋鋼管因其優(yōu)異的力學(xué)性能和相對(duì)經(jīng)濟(jì)的制造成本，在油氣輸送、結(jié)構(gòu)支撐、水利工程等領(lǐng)域廣泛應(yīng)用。其中，920mm外徑、10mm壁厚（簡稱920x10）的螺旋鋼管是一種常見規(guī)格。為確保焊接質(zhì)量，滿足工程對(duì)接的強(qiáng)度和氣密性要求，坡口處理是關(guān)鍵的前置工序。本指南旨在提供920x10螺旋鋼管坡口處理的標(biāo)準(zhǔn)化操作流程與注意事項(xiàng)。
一、坡口形式選擇

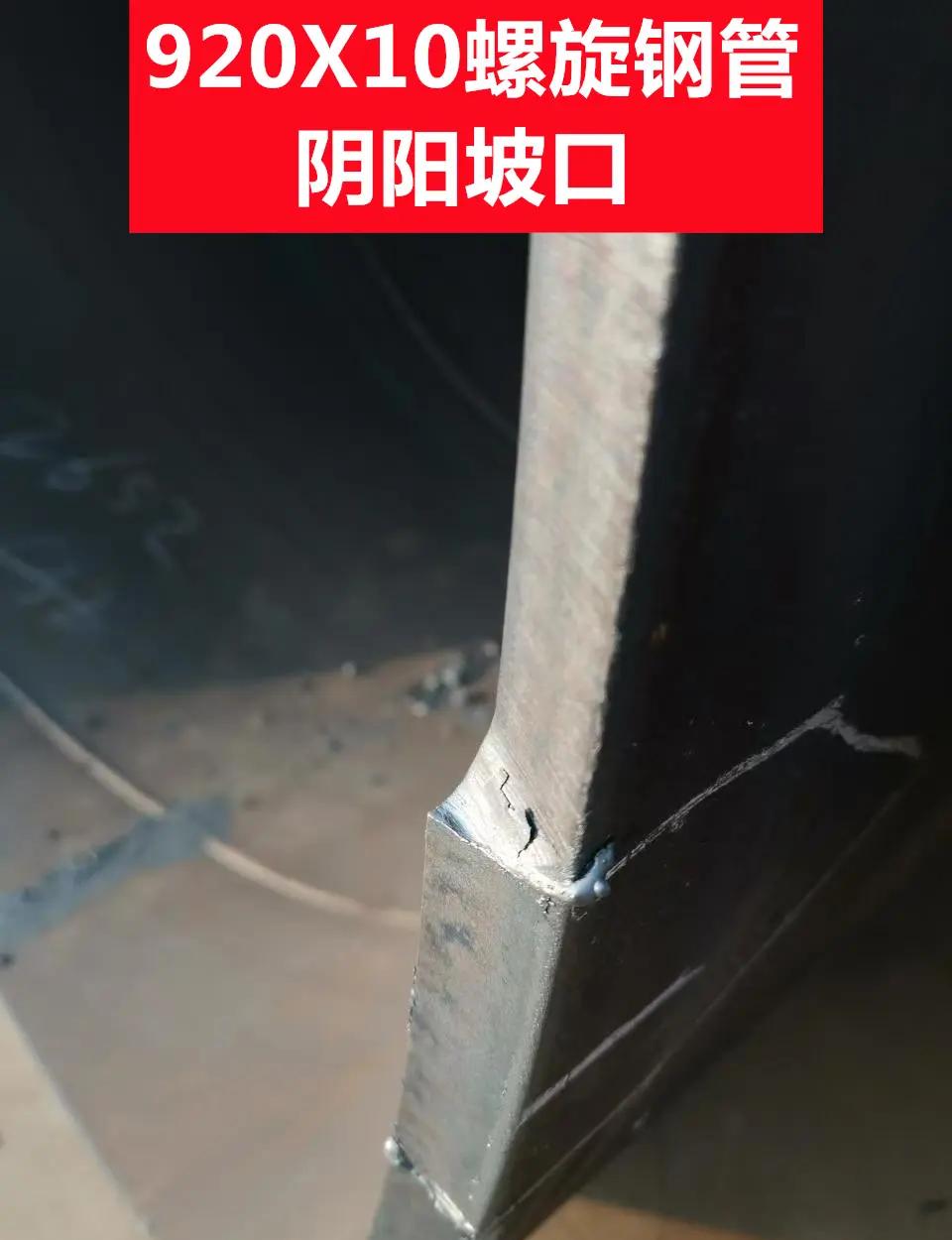

對(duì)于920x10螺旋鋼管，通常采用單V形坡口或X形坡口。
- 單V形坡口：適用于單面焊雙面成型工藝或管道外部焊接條件受限的情況。坡口角度通常為60°±5°，鈍邊高度為1.5-2.5mm，間隙為2-3mm。此形式加工相對(duì)簡單，但焊接填充量較大，易產(chǎn)生角變形。
- X形坡口：適用于雙面焊接，能有效減少焊接填充量和整體熱輸入，從而控制焊接變形。坡口角度通常為每側(cè)60°±5°，鈍邊高度為2-3mm，間隙為2-3mm。對(duì)于10mm壁厚的管道，X形坡口是更優(yōu)選擇，有利于保證焊接質(zhì)量和效率。
二、坡口加工方法
- 機(jī)械加工（推薦）：
- 設(shè)備：使用管道坡口機(jī)或數(shù)控火焰/等離子切割機(jī)。對(duì)于920mm口徑，軌道式管道坡口機(jī)是高效、精確的選擇。
- 操作：將鋼管穩(wěn)定固定，調(diào)整坡口機(jī)角度、鈍邊和間隙參數(shù)，沿管端周向一次成型。機(jī)械加工能獲得光滑、尺寸精確、無熔渣的坡口面，對(duì)母材熱影響小。
- 火焰切割：
- 適用于現(xiàn)場無坡口機(jī)的情況。需使用半自動(dòng)切割小車或熟練手工操作，切割后必須用角磨機(jī)徹底清除坡口表面的氧化層、熔渣和淬硬層，直至露出金屬光澤。
- 注意：嚴(yán)格控制熱輸入，避免坡口邊緣產(chǎn)生微裂紋或過硬組織。
- 打磨處理：無論采用何種方法加工，坡口及其內(nèi)外兩側(cè)至少20mm范圍內(nèi)的鐵銹、油污、油漆等雜質(zhì)必須用角磨機(jī)配合鋼絲輪、砂輪片徹底清理干凈，確保焊接區(qū)域潔凈。
三、質(zhì)量控制與檢驗(yàn)
- 尺寸檢驗(yàn)：使用坡口量規(guī)或角度尺檢查坡口角度、鈍邊高度和間隙是否符合工藝要求。
- 表面質(zhì)量：目視及觸摸檢查坡口表面，應(yīng)光滑平整，無裂紋、分層、毛刺、熔渣和氧化皮。
- 無損檢測（必要時(shí)）：對(duì)于重要管線，可采用磁粉檢測（MT）或滲透檢測（PT）對(duì)坡口區(qū)域進(jìn)行檢測，排除表面缺陷。
四、安全與注意事項(xiàng)
- 操作人員必須佩戴防護(hù)眼鏡、手套、耳塞及工作服。
- 機(jī)械加工時(shí)確保設(shè)備穩(wěn)固，管道夾持牢靠，防止?jié)L動(dòng)或滑動(dòng)。
- 火焰切割時(shí)注意防火、防爆，現(xiàn)場配備滅火器材。
- 加工后的坡口如不能立即焊接，應(yīng)涂覆可焊性防銹涂料進(jìn)行臨時(shí)保護(hù)，防止再次生銹。
- 對(duì)于螺旋焊縫的管端，坡口加工線應(yīng)盡量避開螺旋焊縫的起弧或收弧點(diǎn)，必要時(shí)可做適當(dāng)修磨過渡。
規(guī)范、精心的坡口處理是保障920x10螺旋鋼管焊接接頭質(zhì)量的第一道也是至關(guān)重要的一道防線。在實(shí)際操作中，應(yīng)嚴(yán)格遵循設(shè)計(jì)圖紙和焊接工藝規(guī)程（WPS）的具體要求，確保后續(xù)焊接工序的順利進(jìn)行和最終管線的安全可靠運(yùn)行。
